07~08 并行化

07~08 并行化

简介

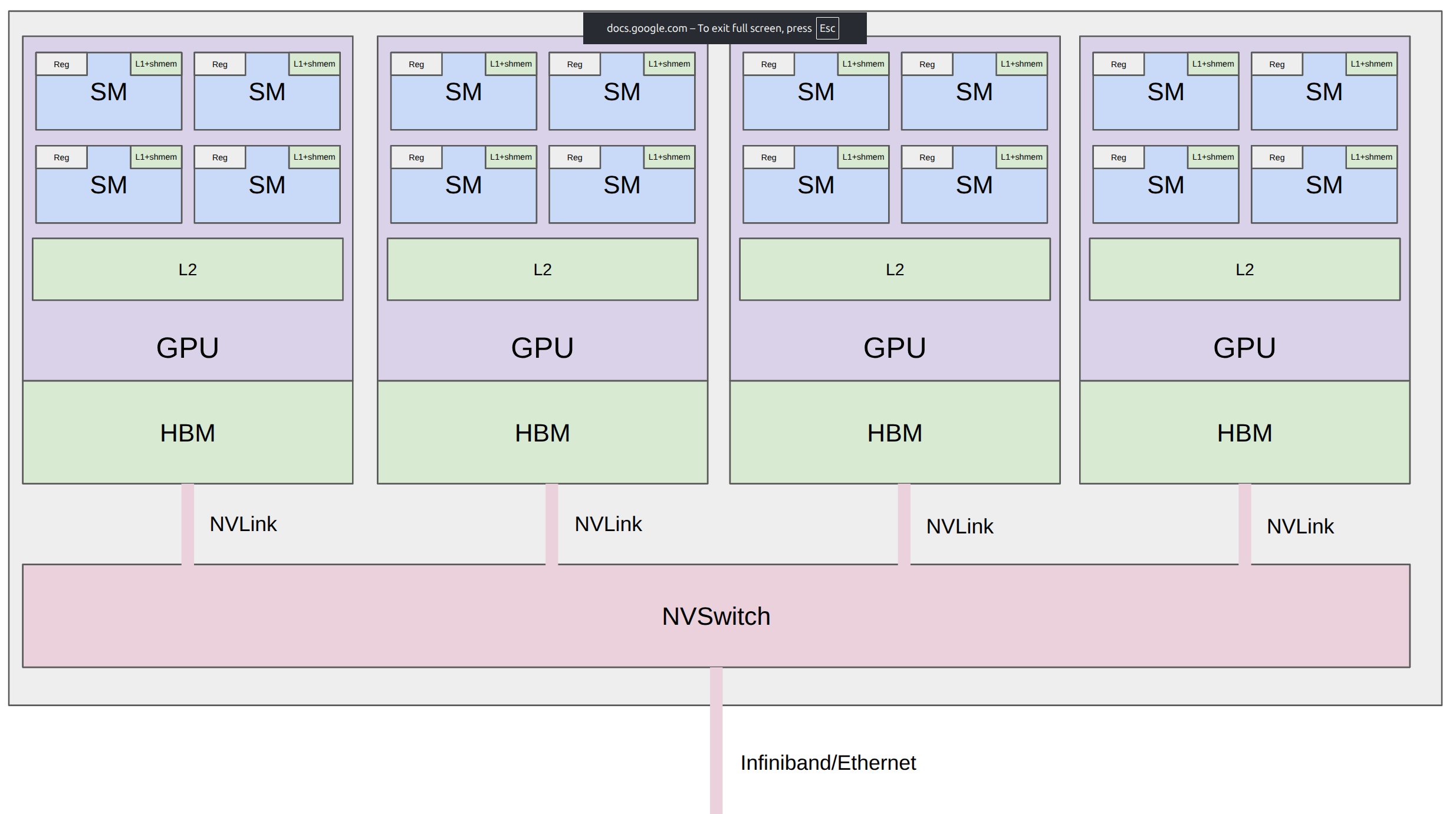

在上章节中我们认为 HBM 的速度相对较慢，但使用 DDP 时候 HBM 实际上是更快的层级速度：

1. L1 cache / shared memory 等
2. HBM
3. NVLink / NVSwitch
4. 不得已地使用 Ethernet

在多卡场景中，通信开销会更加的重要

分布式通信 / 运算

Distributed Communication / Computation

Collective Operation

Collective Operation（集合通信操作）意思在多个设备之间指定某种通信的方法，其中的每一个设备可以成为 Rank。

1. Broadcast：一个人广播给所有人
2. Scatter：分发数据，不同的人收到的数据不同
3. Gather：和 scatter 相反，从不同人手中收集数据
4. Reduce：多个 GPU 先运算，最后汇总到某一个 GPU 上
5. All-Gather：将所有的数据整合起来，分发到每一个 Rank 上
6. Reduce-Scatter：先 reduce 运算汇总到某一个 GPU 上，不同的 GPU 拿到不同的数值计算。

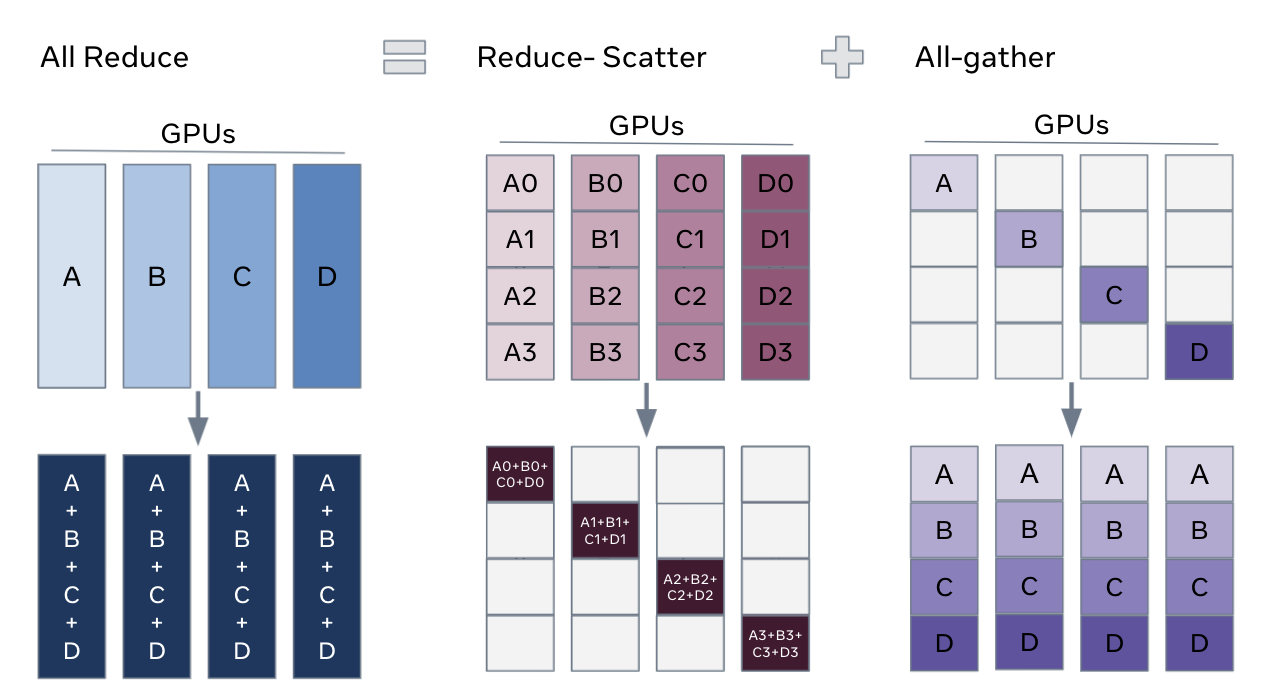

7. All-Reduce：DDP 的核心，Reduce-Scatter + All-Gather，在多 GPU 计算完成后 广播给所有 GPU
8. All-to-all： 类似于矩阵转置，将每一个 Rank 的数据重新分发到其他 Rank 中

NVIDIA Collective Communication Library (NCCL) 可以实现上述功能的代码撰写。

传输

如果使用传统的 Ethernet 方式，那么所有数据得从 PCIe 给 CPU，由 CPU 构造数据包通过网络发送出去，这样的延迟会高很多。因而后面有的 RDMA 技术，让 GPU 可绕过 CPU 直接访问另一个 GPU 的数据。

Pytorch 编程

pytorch 提供了一个 torch.distributed 库来编程 DDP 的相关内容编程。

以一个 all-reduce 作为例子：

 def all_reduce(rank: int, world_size: int, num_elements: int):
    setup(rank, world_size)  # @stepover

    # Create tensor
    data = torch.randn(num_elements, device=cuda_if_available(rank))

    # Warmup
    dist.all_reduce(tensor=data, op=dist.ReduceOp.SUM, async_op=False)
    torch.cuda.synchronize()  # Wait for CUDA kernels to finish
    dist.barrier()            # 同步所有 GPU

    # Perform all-reduce
    start_time = time.time()
    dist.all_reduce(tensor=data, op=dist.ReduceOp.SUM, async_op=False)
    torch.cuda.synchronize()  # Wait for CUDA kernels to finish
    dist.barrier()            # Wait for all the processes to get here
    end_time = time.time()

    duration = end_time - start_time
    print(f"[all_reduce] Rank {rank}: all_reduce(world_size={world_size}, num_elements={num_elements}) took {render_duration(duration)}", flush=True)  # @stepover

    # Measure the effective bandwidth
    # 计算有效带宽，就是发送数据量 / 消耗的时间
    dist.barrier()
    size_bytes = data.element_size() * data.numel()
    sent_bytes = size_bytes * 2 * (world_size - 1)  # 2x because send + receive, world_size-1 steps in all-reduce
    total_duration = world_size * duration
    bandwidth = sent_bytes / total_duration
    print(f"[all_reduce] Rank {rank}: all_reduce measured bandwidth = {round(bandwidth / 1024**3)} GB/s", flush=True)

    # Notes:
    # - Effective bandwidth ~ 2 * size_bytes / total_duration
    # - Independent of world_size
    # - Independent of topology (ring or tree)

    cleanup()  # @stepover

分布式训练

如果想要提升 DDP 的效率，需要管理不同 rank 上的数据并合理地执行同步，同时才需要规划通信和计算之间的切换。

data parallelism

for param in params:
    dist.all_reduce(tensor=param.grad, op=dist.ReduceOp.AVG, async_op=False)

也就是使用 all_reduce 来平均化所有的梯度。有点类似于 batch size 的作用，另外 rank 数量一般称为 world size，良好的 bs 应该是 world size 的倍数。

all reduce 的缺点是需要将所有的模型参数都加载到存储中，每一个 rank 作用类似于一组 batch。

data parallelism 需要传输的是 2 倍参数量的数据，并且完全没有节约内存。

tensor parallelism

使用 all gather 聚合所有数据，允许只把一部分矩阵的激活值加载到 rank 中（因此不用把一个模型全部加载到一个 GPU / Rank 中），这种方法称为 tensor parallelism，利用矩阵运算允许切片的性质。

前向传播的时候使用 all gather，反向传播需要使用 ruduce scatter。

# Allocate memory for activations (world_size x batch_size x local_num_dim)
activations = [torch.empty(batch_size, local_num_dim, device=cuda_if_available(rank)) for _ in range(world_size)]

# Send activations via all gather
dist.all_gather(tensor_list=activations, tensor=x, async_op=False)

# Concatenate them to get batch_size x num_dim
x = torch.cat(activations, dim=1)

ZeRO

既然优化器占据了大部分的存储（data parallel 需要在每一个 GPU 复制一份优化器），那么考虑将优化器本身拆分。当然这是有代价的，baseline 的速度是最快的，本方法需要付出更多的通信代价。

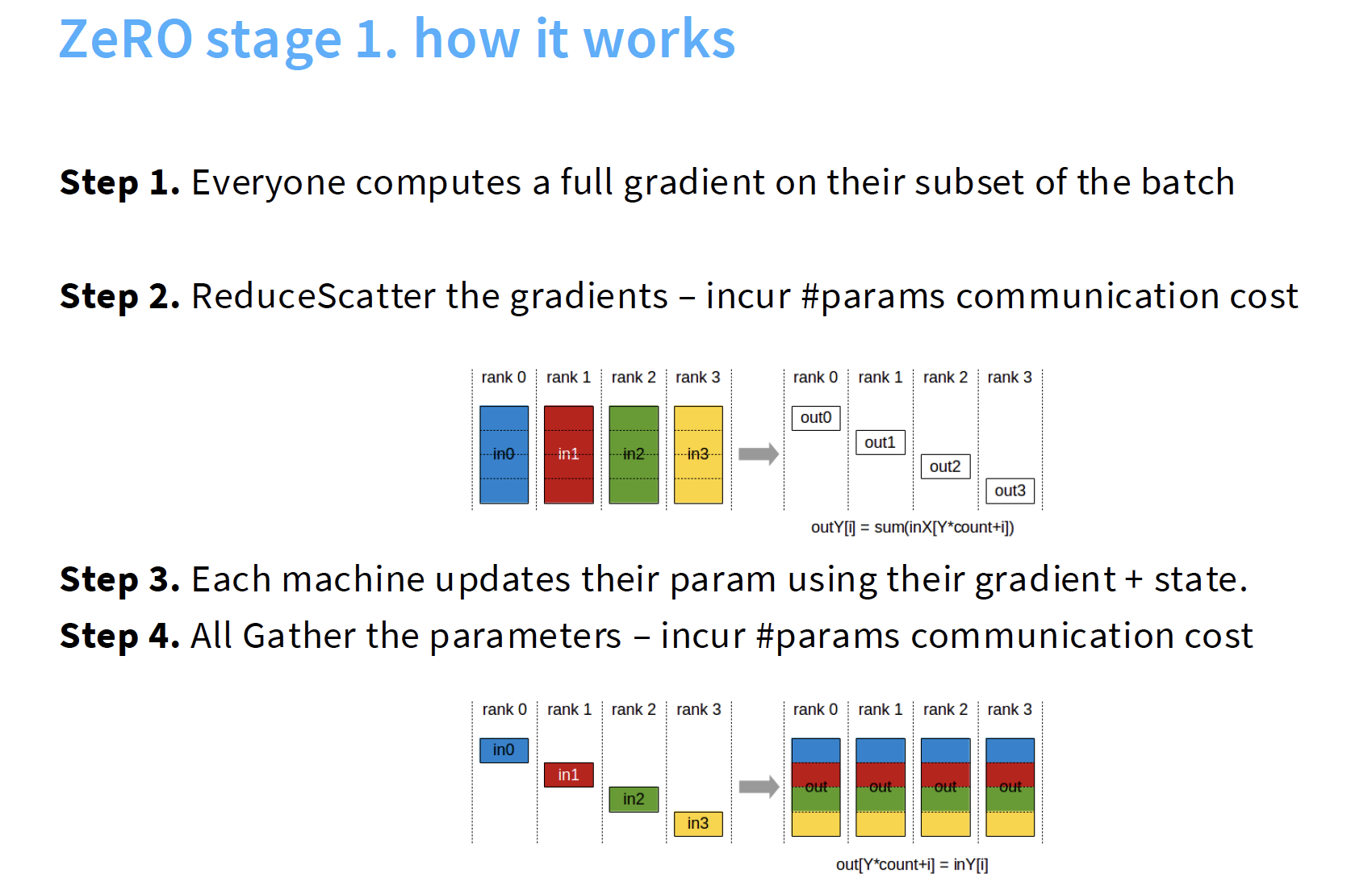

Stage 1 共享优化器

本方法中使用一次 reduce scatter + all gather，本质上等于一次 all reduce，也就是朴素 data parallel 算法的通信开销成本，近乎免费的内存节省。

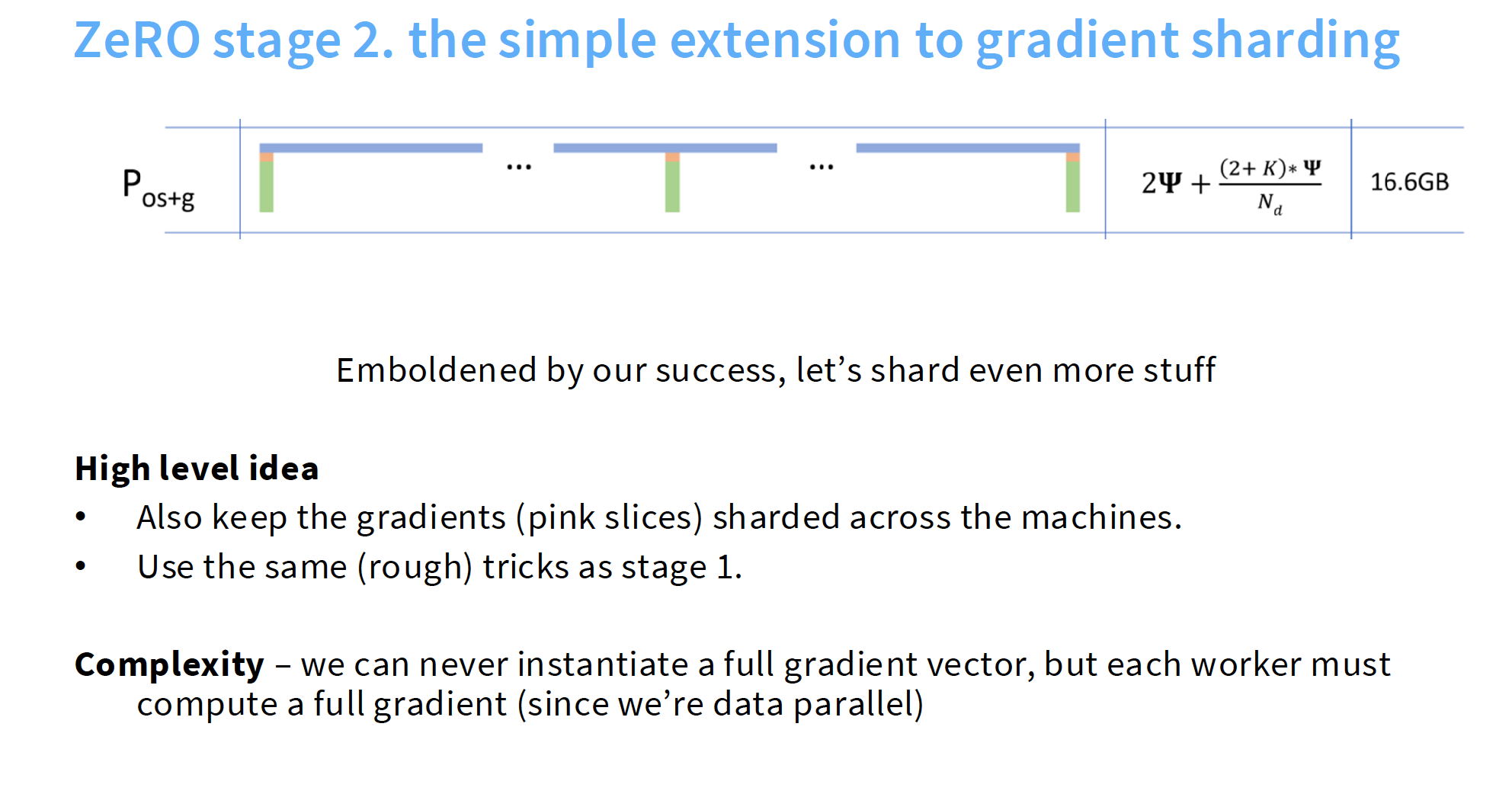

Stage2 共享梯度

在方向传播的时候，沿着计算图进行遍历，并逐步发送计算的梯度，一旦本节点已经计算完毕就可以直接释放。

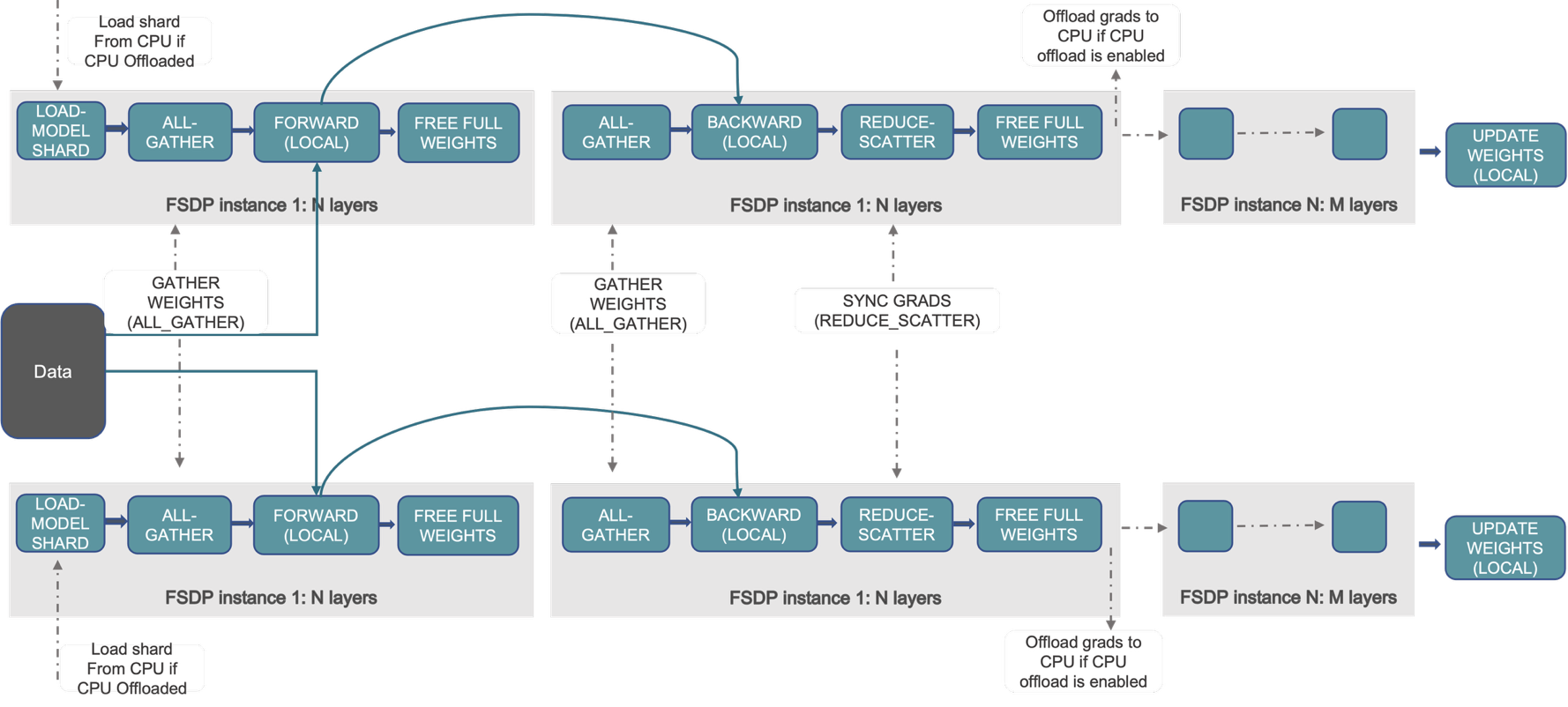

Stage 3 共享所有数据（FSDP）

参数，梯度，以及优化器状态，全部都共享。

1. 加载模型本体，执行一次 all gather 用来进行前向传播，对于 N 个 layer，一旦前向传播完成了某一层即可立即释放对应的参数。
2. 在进行反向传播的时候，需要本层参数的激活值，通过 all gather 拿出来，然后 ruduce scatter 方式计算梯度，在计算完成后就可以释放 weights

在 stage 3 中多了一次 all gather，通信成本会有所上升，但是可以通过一些系统性的优化来弥补这一点，也就是将计算和通信同时并行，在计算的同时执行内存请求等。在计算量足够大，并且通信速度足够快时，可以 cover 掉这一部分的时间损耗。

其他并行化

上述方法有一个先决条件，就是 Batch Size 应该要比计算节点数多。然而节点数量是可以一直增长的，但是 batch 数量有临界值，不可以持续增长。

另外 Stage1 和 Stage2 方法中，只优化了 Gradient 以及 Optimizer 的存储，其他的系统存储都没有减少。

Layer-wise Parallel

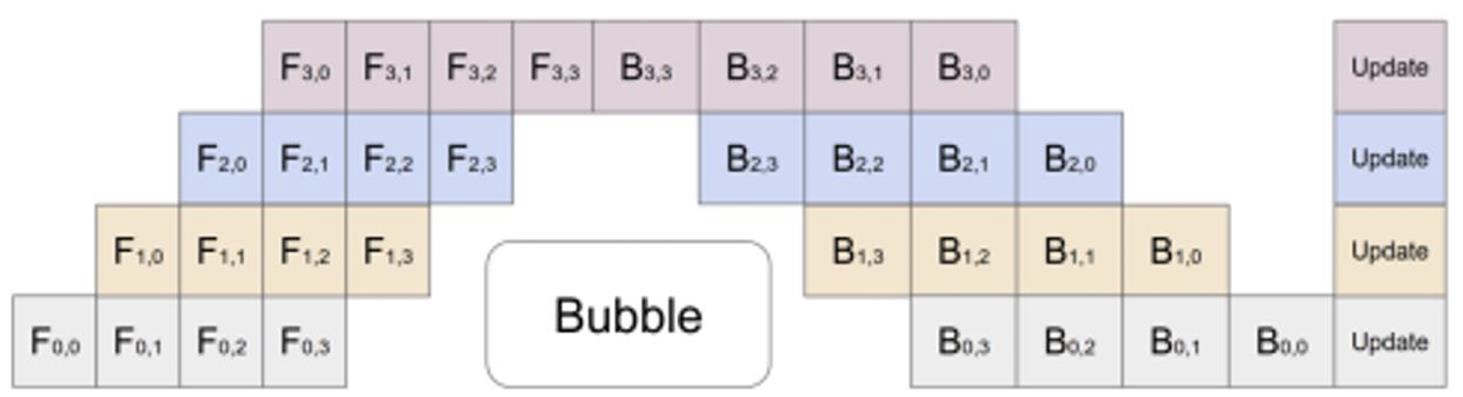

所以可以想到一种方法，把一个模型的不同层切分到不同的 GPU 上。显然由于每一层需要上一层的值才可以继续计算，所以这会造成 GPU 的空闲。解决的方法就是流水线（pipeline parallel）扩大批次，让 GPU 在算完以后立刻需要算另一批次的值，如下图：

Tensor Parallel

除了切分模型，还可以切分模型的每一个矩阵，也就是上文提到的 Tensor Parallel 算法。

对于不同的计算步骤，可以切分的方法也不同，可以横向也可以纵向。使用的时候正向和反向分别都需要一个 all reduce，因此通信的开销会非常大（而且通信是 all to all 的），尽可能仅在一个服务器（8个GPU内）使用这个算法。

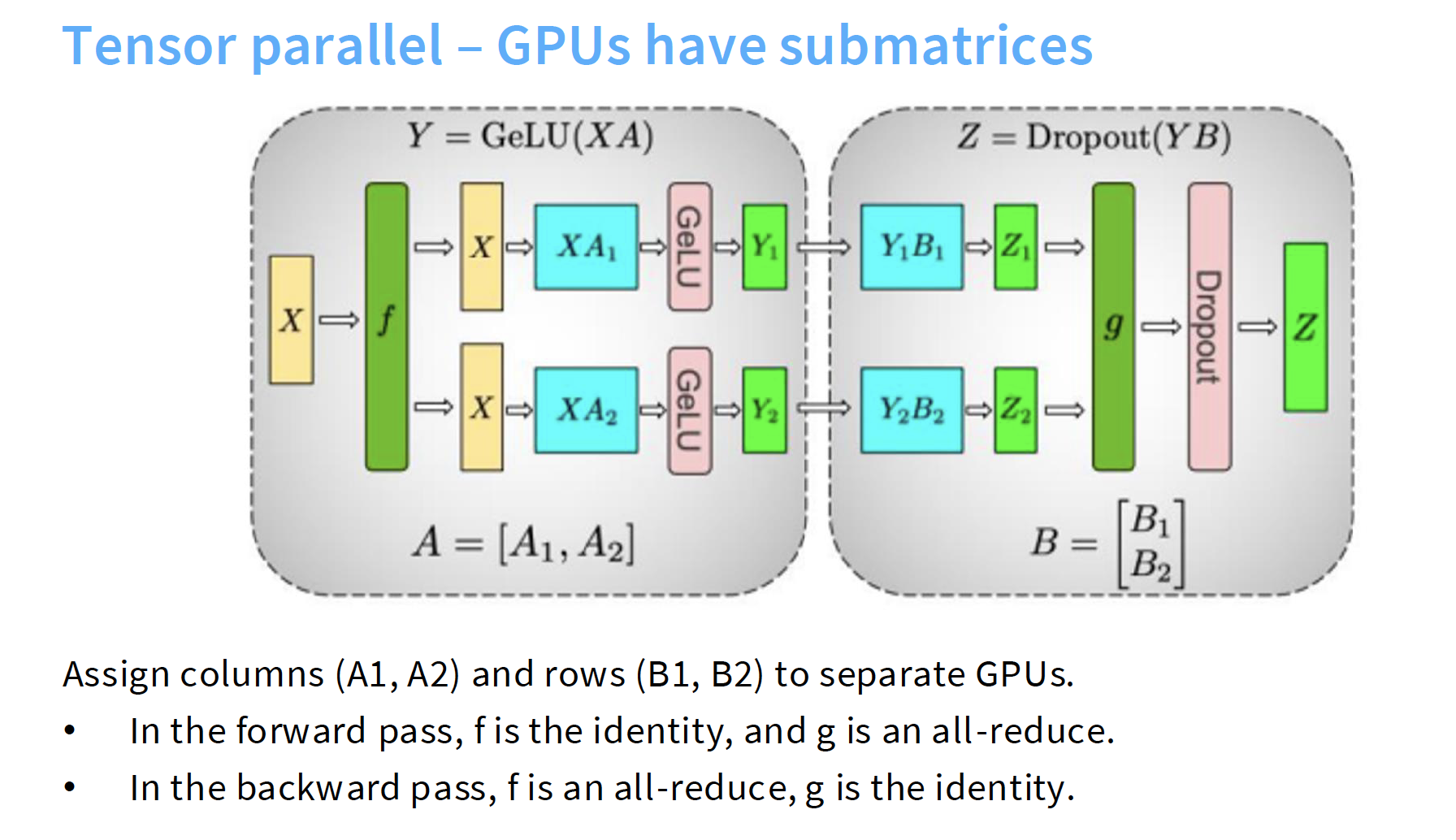

下图展示了分别为按列切分以及按行切分的两种算法

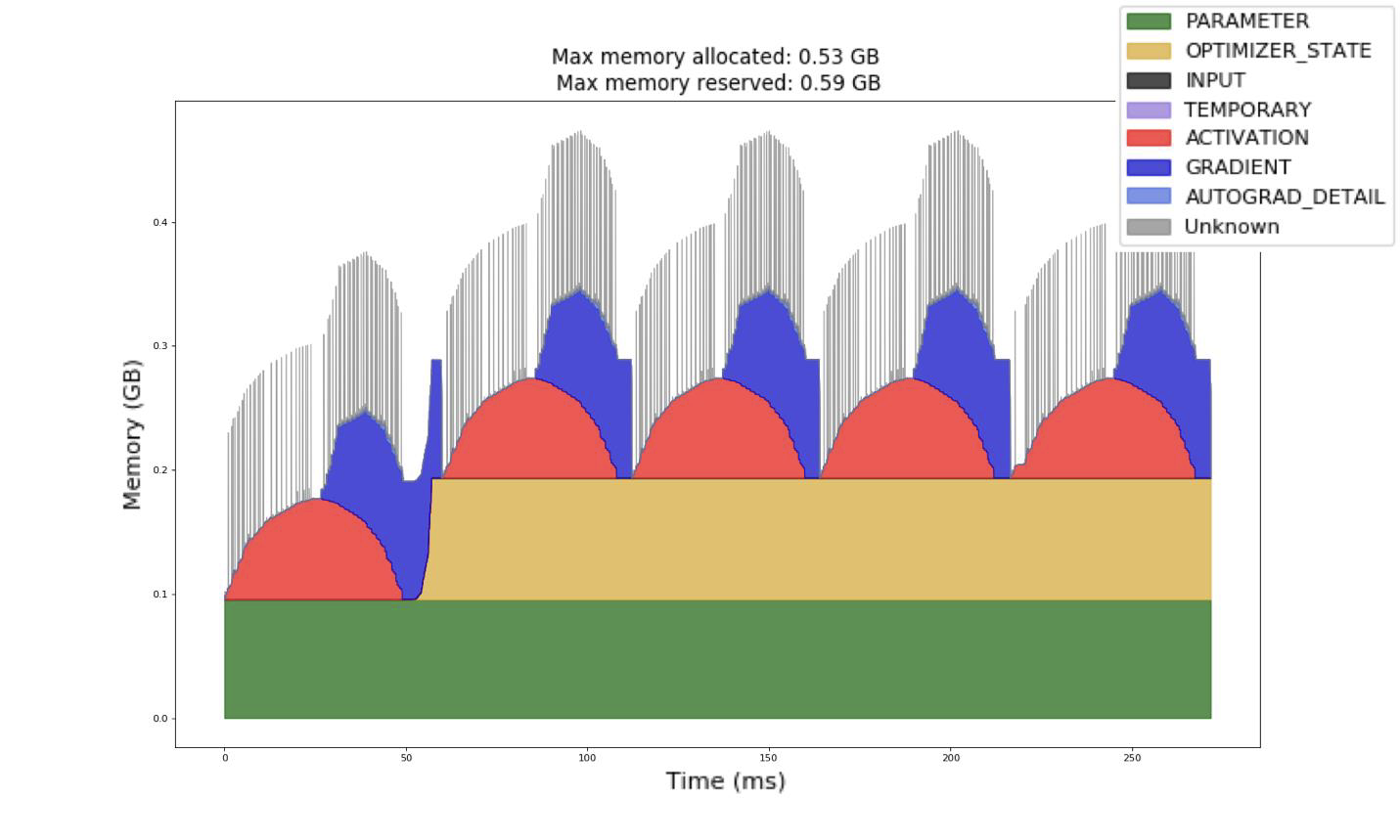

在整个运算工程中，显存的占用量实际上是动态的

在 Forward 完成后，刚开始 backward 的时候占用实际上是最高的，需要同时存储激活值以及反向传播的梯度等数据。所以后续的优化方向，都尽可能为了减少这个时候的尖峰。

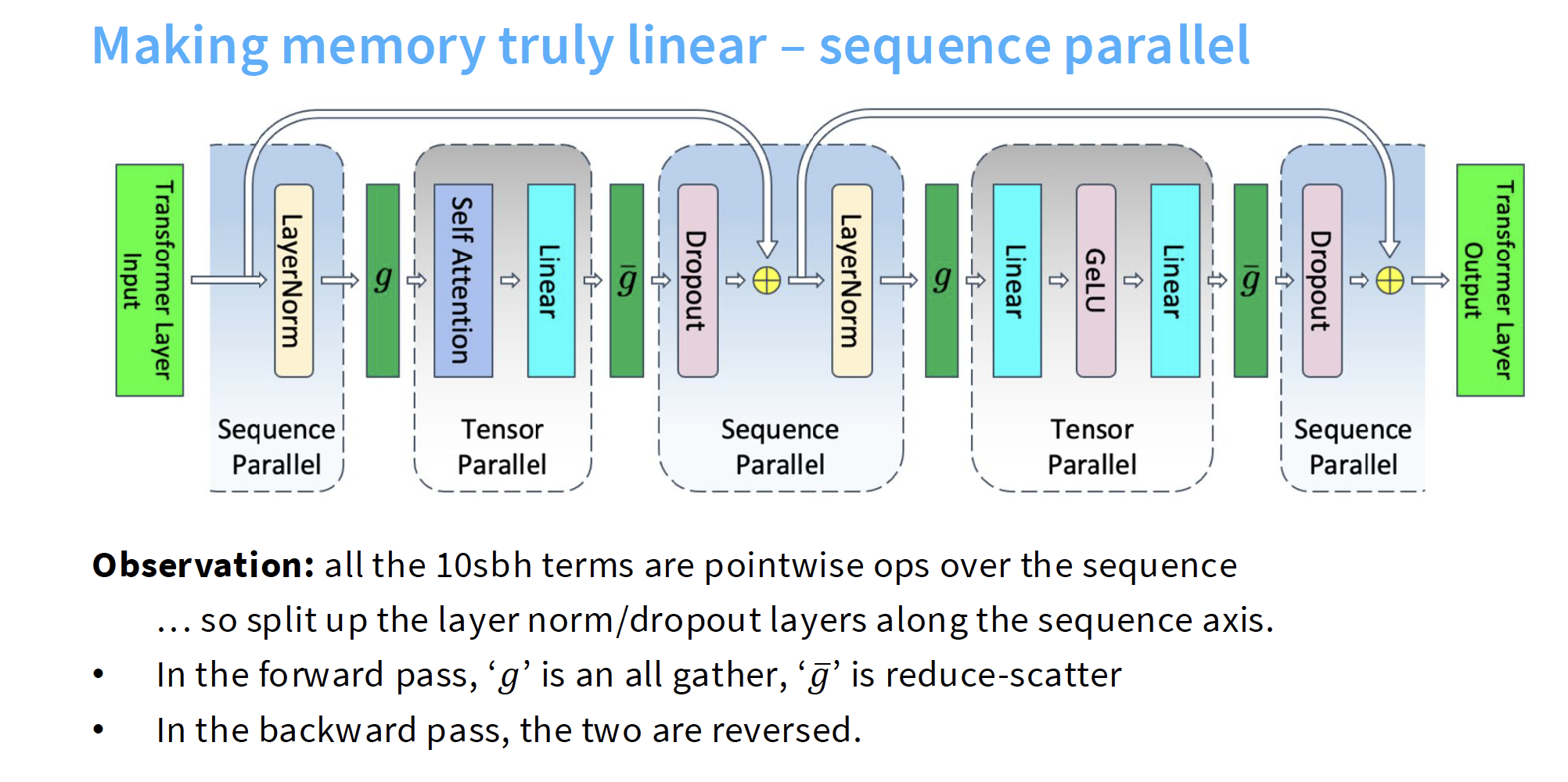

Sequence Parallel

也称为 Context Parallel，和 FSDP 的思想很相似。沿着 sequence 维度来拆分而不是 hidden 维度。

Expert Parallel

在 LLM 中 MOE 架构已经非常常见，Expert Parallel 有点类似于 Tensor Parallel，但是更加高效，用于将 token 路由到对应的 expert 下去。

在遇到 FC 层进行路由 token 时，后续的计算必须等待所有的 token 到达才可以继续进行，所以路由操作对延迟非常敏感。同时仅对 MLP 执行并行化，Attention 的计算也同样需要，如果对 Attention 执行 Tensor Parallel 则会反过来影响 MLP 的并行化。

总结

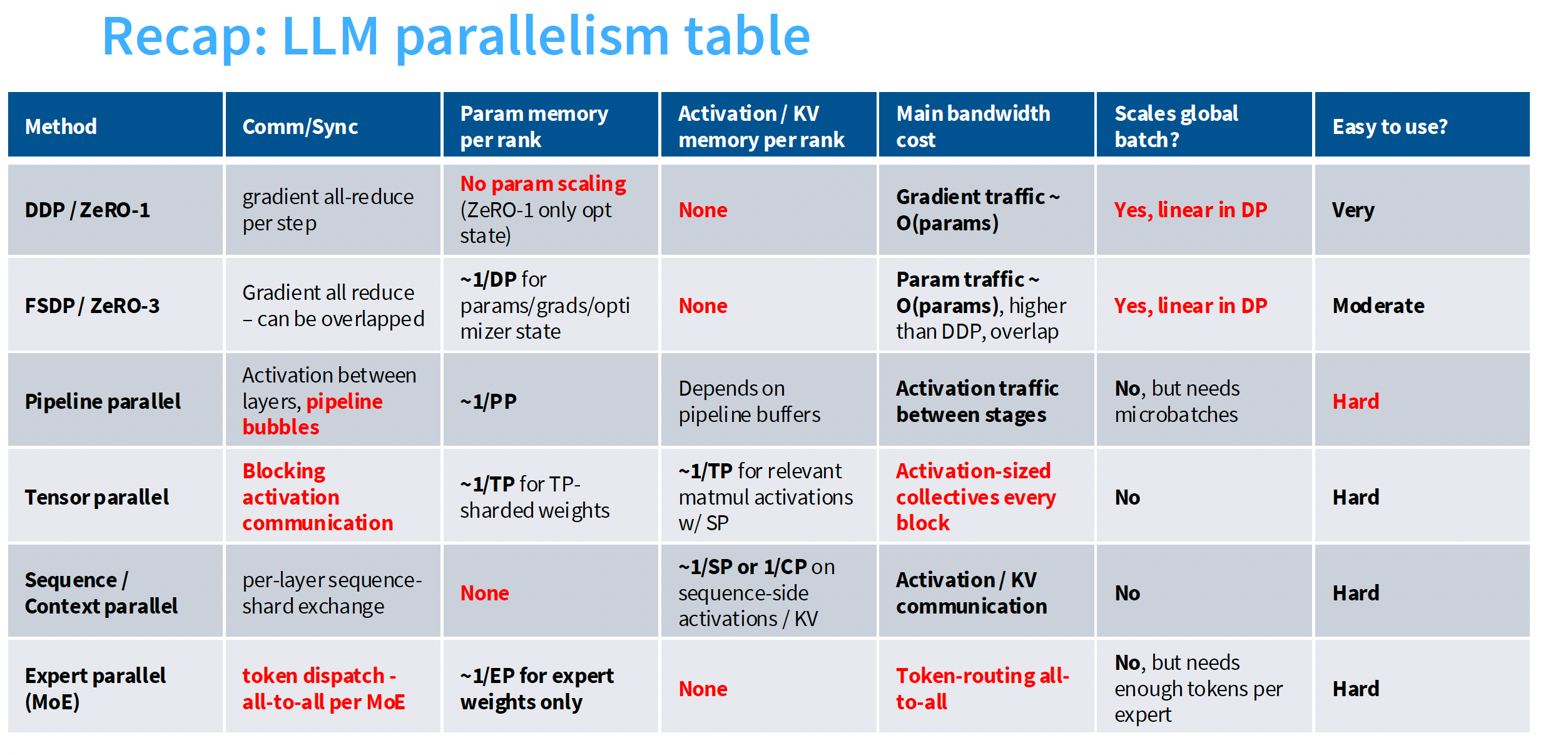

各种并行化策略各自有优缺点，详细参见上图。多种方法可以联合起来共同使用，以提高 GPU 的计算占用率。
